各位好，我完成了，感謝支持~歡迎光臨「木齒輪時鐘(四)」~!
這時鐘搞了好久，但終究被我完成了，拆拆卸卸不知己幾回，真辛苦，這一集終於可以完稿了。
這一集圖片很多，另有拍攝A片供大家觀賞，來，讓我開始介紹~!

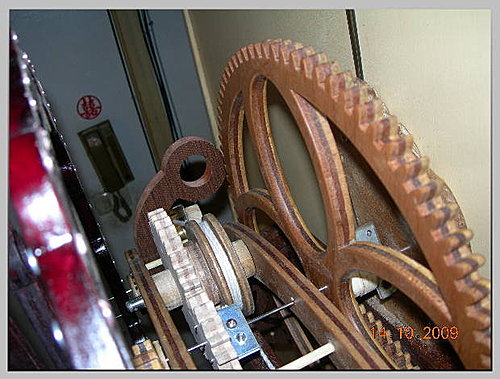

這張圖的擺盪機構是我原本設計的模樣。
雖然還不錯，可惜不能用，擒縱輪與擒縱叉之間無法契合，所以必須修改。
我一直抓不到重點，以致實驗了很多次，但仍是失敗，當時很挫折

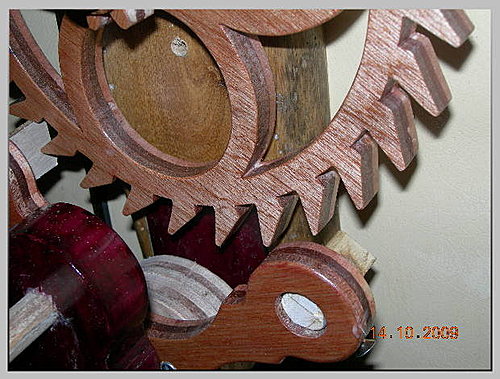

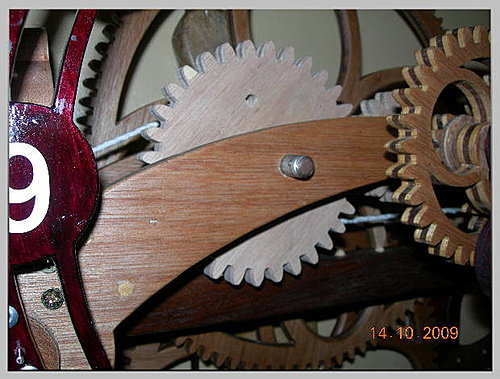

研究了很久，終於找到原因，所以連擒縱輪與擒縱叉整個重做，這是最後完成的模樣。

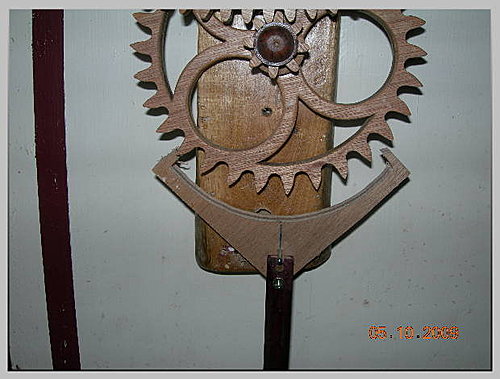

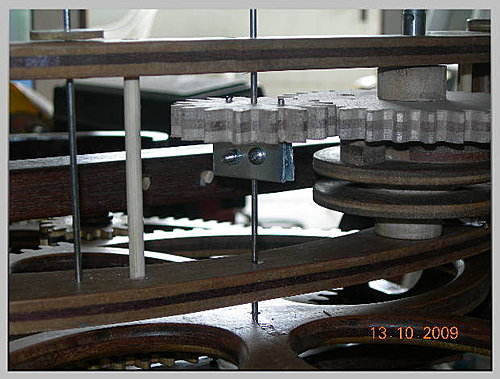

這一張圖可以看出修改後契合的很好，但是間隙仍是太大，只是勉強過關~!

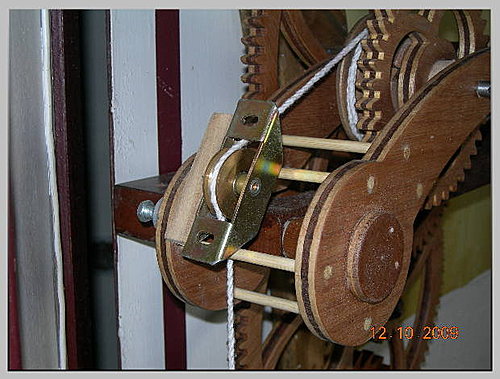

這是一般的鋁門滑輪，家裡剛好有，拿來用剛好~
兩邊各一個，這繩子是要吊重錘用的，也就是整個動力來源~!

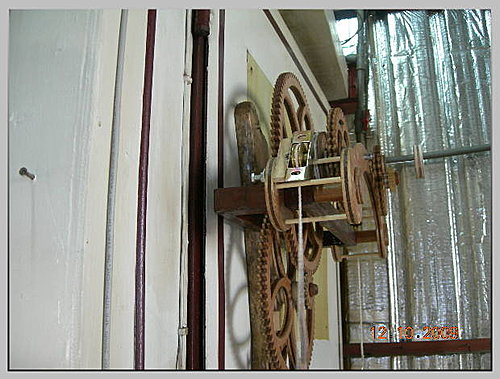

由這張圖可以看到我的框架並支撐太弱，這重錘一吊上去，整個都快被拉扯下來，這很危險，所以我必須做改進~!

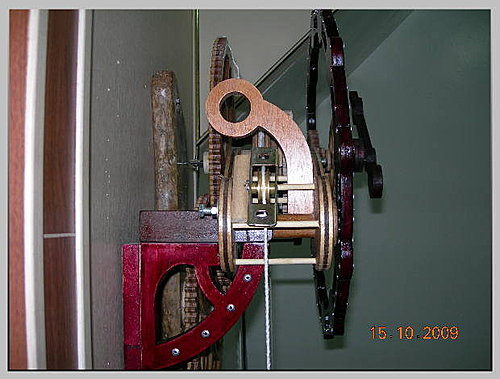

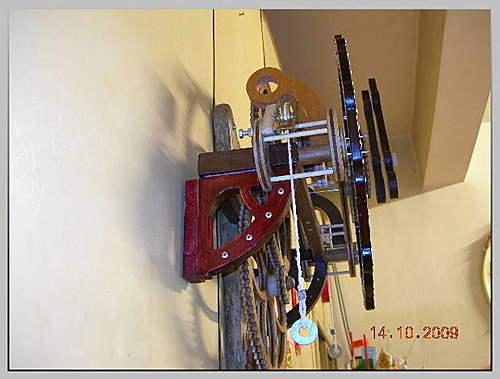

這是時鐘框架的支撐。
有了這支撐，結構穩了許多。
在實驗時，我又出現了問題，捲線器的齒輪太大，換句話說，要帶動整個時鐘必須花更大的扭力，也就是要吊更重的重錘。
我的鐵條太細，吊那麼重，鐵條會歪。解決的辨法除了換粗一點的鐵條外，要不然只能更換捲線器的齒輪比。

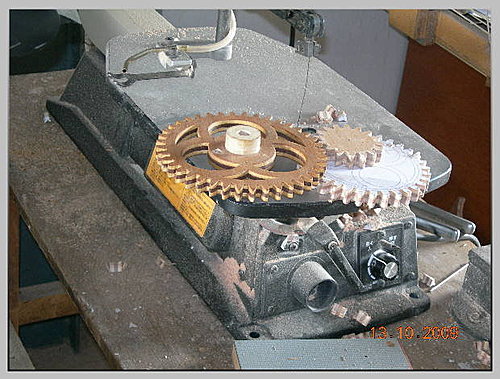

框架的面板重新鑽洞很費工，原本40：8的齒輪比，換成32：16，那麼中心距就不用重鑽洞了
這捲線器原本是黏死了，但還好小心一點仍能拆下，這是換裝後圖片。
再補一張，可以看出原本面板上的洞不用重鑽。
換這捲線器意外讓我發現，原來之前的也沒有做壞，只是我將它裝反了，難怪咬不住線軸，真是的。

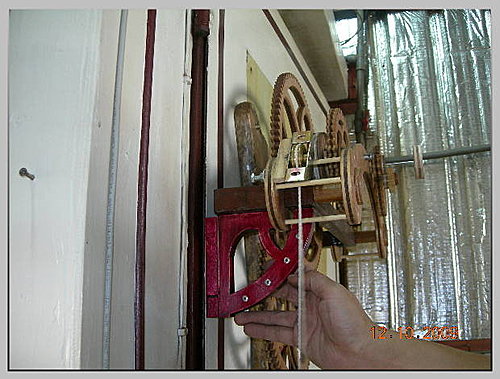

我的框架雖然有了下支撐，但先天設計不良，吊重時仍會扭曲，若長久下來一定會變形。

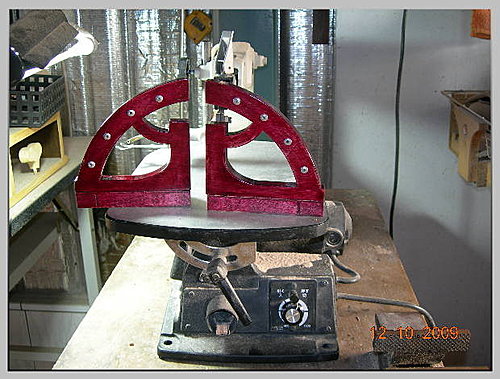

所以我又做了一個可以上拉的東西，這麼一來，上面拉住圓環，就~穩了
從上面看，這樣對時鐘製作是不是較清楚一些~!

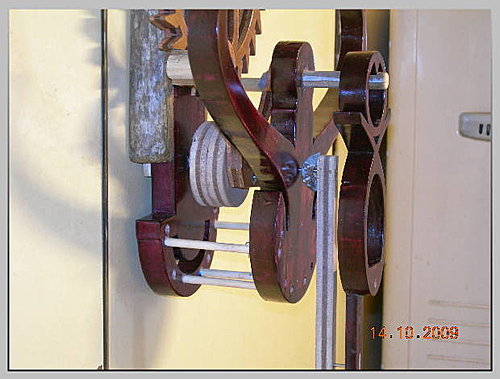

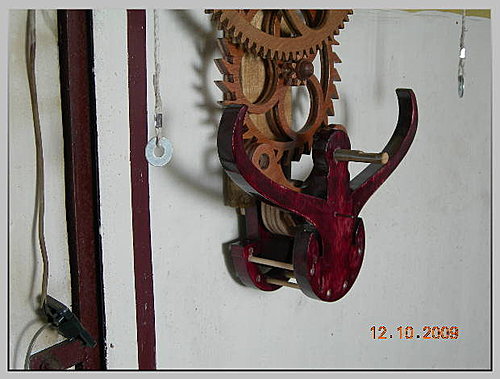

從下面看，構造大概像這樣子。

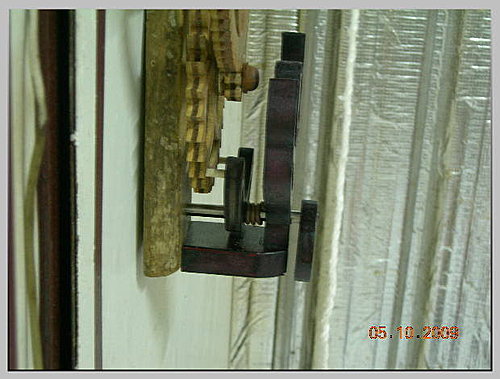

這東西是要做往復運動的，也就是擺盪。
這張圖看一下應該就能理解~!

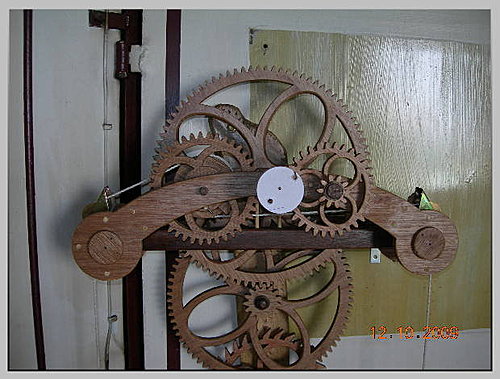

整體做起來便是如此。

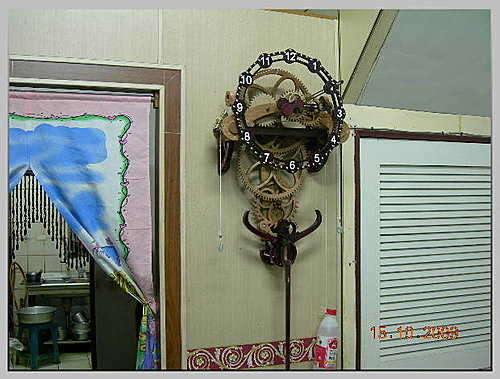

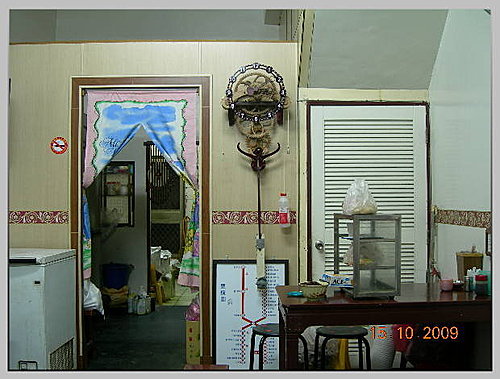

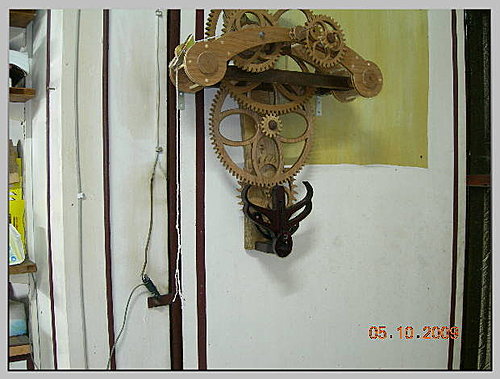

這時鐘己按裝到樓下店面。
只差幾樣東西，1、時鐘上面還須做個拉繩來拉住。2、重錘還沒做。3、擺盪的桿子也還沒做好。
大概只剩這三樣東西而己，沒差了。
這一段是小弟自拍的影片，老少皆宜，謝謝支持~!
好了，這時鐘介紹到這兒己經可以後告個段落了，做了這一個，我己了解很多重點及問題所在，往後再做第二個時，相信應該能順手。
挑戰一個完全不懂的東西，由摸索、實驗、設計，製圖，辛苦做好卻又面臨失敗的紿果，挫折感如排山倒海，重複的次數很多，靠的是對它的熱忱及毅力，想得到的只是一種完成後的成就感，完工後的那種爽~~很爽~!!
我表達能力很不好，「木齒輪時鐘」的文章大概也只有我自己才看得懂在寫啥，總之，就是這樣…
以上：謝謝觀賞~
